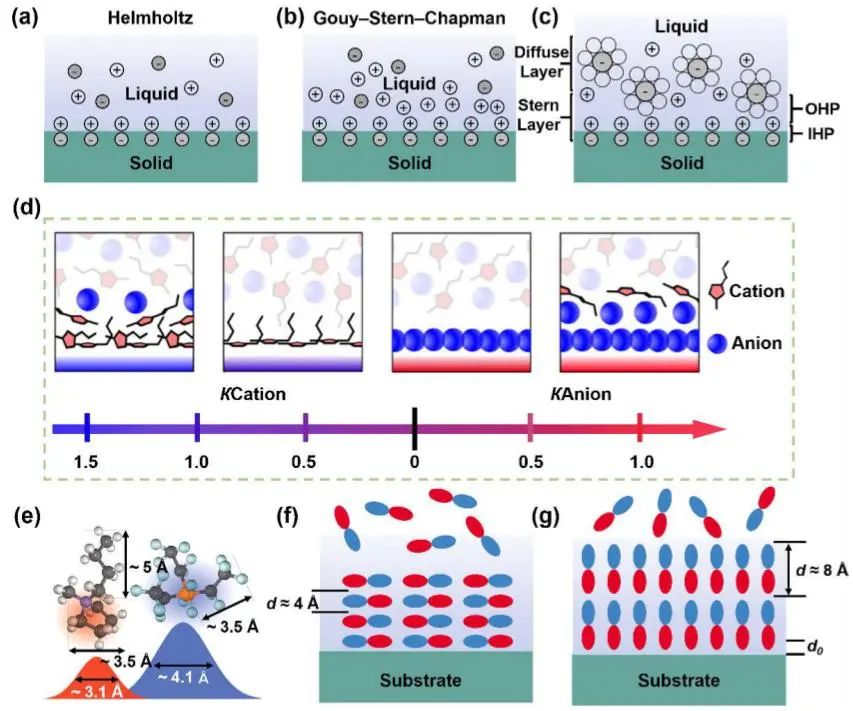

離子液體在電場作用下，在固體/液體界面形成的電雙層（EDL）結構。我們可以了解基于傳統(tǒng)電解質的EDL理論模型（圖a-c），然后重點解釋基于離子液體的EDL的形成機制和理論模型。離子液體的EDL結構與電極電位強烈相關。當電極表面保持低電位時，離子液體對電極電位增加的響應主要集中在電極表面附近，只影響一層對離子。當電極表面的電位較高時，需要足夠的對離子在界面累積，以屏蔽高表面電荷。然而，由于局部離子濃度的最大允許值和離子之間的靜電相互作用，離子液體中的陰離子和陽離子將在界面形成多層累積，呈現(xiàn)振蕩衰減。離子液體的EDL結構對電極表面電位的響應如圖d所示。實驗觀察與理論計算相一致，表明離子液體的EDL結構可以擴展到液體中的幾納米以外，超過單個離子層的厚度（圖e-g）
