電解液作為電池的“血液”，它的凝固點、電化學(xué)窗口和與電極材料的相容性很大程度上影響著鈉金屬電池的穩(wěn)定性和壽命。因此，研究電解液的電化學(xué)行為和界面化學(xué)性質(zhì)意義重大。碳酸酯類電解液由于其優(yōu)越的化學(xué)穩(wěn)定性和鹽溶解性，是室溫鈉金屬電池的理想選擇。然而，在超低溫（?40 °C）下，Na⁺脫溶十分困難，需要開發(fā)適合低溫環(huán)境的碳酸酯類電解液。

采用體積比為1：1：4的碳酸乙酯/碳酸丙烯/碳酸二乙酯（EC/PC/DEC）為溶劑，1M的NaFSI為添加鹽的電解液（BLTE），用于?40 °C的SMB測試。前沿分子軌道能量用來可以評估各電解質(zhì)組分的還原穩(wěn)定性和添加劑在SEI膜中的貢獻(xiàn)。ES的LUMO能級為~0.14 eV，表明外來電子往往占據(jù)其較低的電子軌道，使得ES傾向于在高電壓下參與SEI的形成。FSI?則與之相反，LUMO能級為3.78 eV，具有較高的還原穩(wěn)定性，但FSI?在具有高反應(yīng)活性的鈉金屬表面仍不穩(wěn)定。作為一種改性策略，往BLTE里添加6 vol %的ES（ES6-BLTE）可以有效提高SEI的界面電荷轉(zhuǎn)移能力和鈍化性能。

ES的加入可以改變?nèi)軇┗瘶?gòu)型，促進更多的Na+-溶劑分子簇的形成。圖與BLTE相比，ES6-BLTE具有較低的的脫溶能（? 157.5 kcal mol?1），說明ES6-BLTE電解液中的Na+具有較低的脫溶勢壘和更快的界面?zhèn)鬏攧恿W(xué)，而Na+的脫溶能是評價電池的重要指標(biāo)，特別是在低溫環(huán)境中。鈉金屬表面形貌光滑緊實，表明ES6-BLTE電解液有利于在SEI的均勻形成。此外，高的機械強度（~7.0 GPa）顯著地阻礙了鈉枝晶的穿透，有效保障了電池的安全使用ES6-BLTE電解液的電池保持相對較低的電壓極化和~1500 h穩(wěn)定循環(huán)壽命，表明ES6-BLTE電解液低溫下的優(yōu)越性。

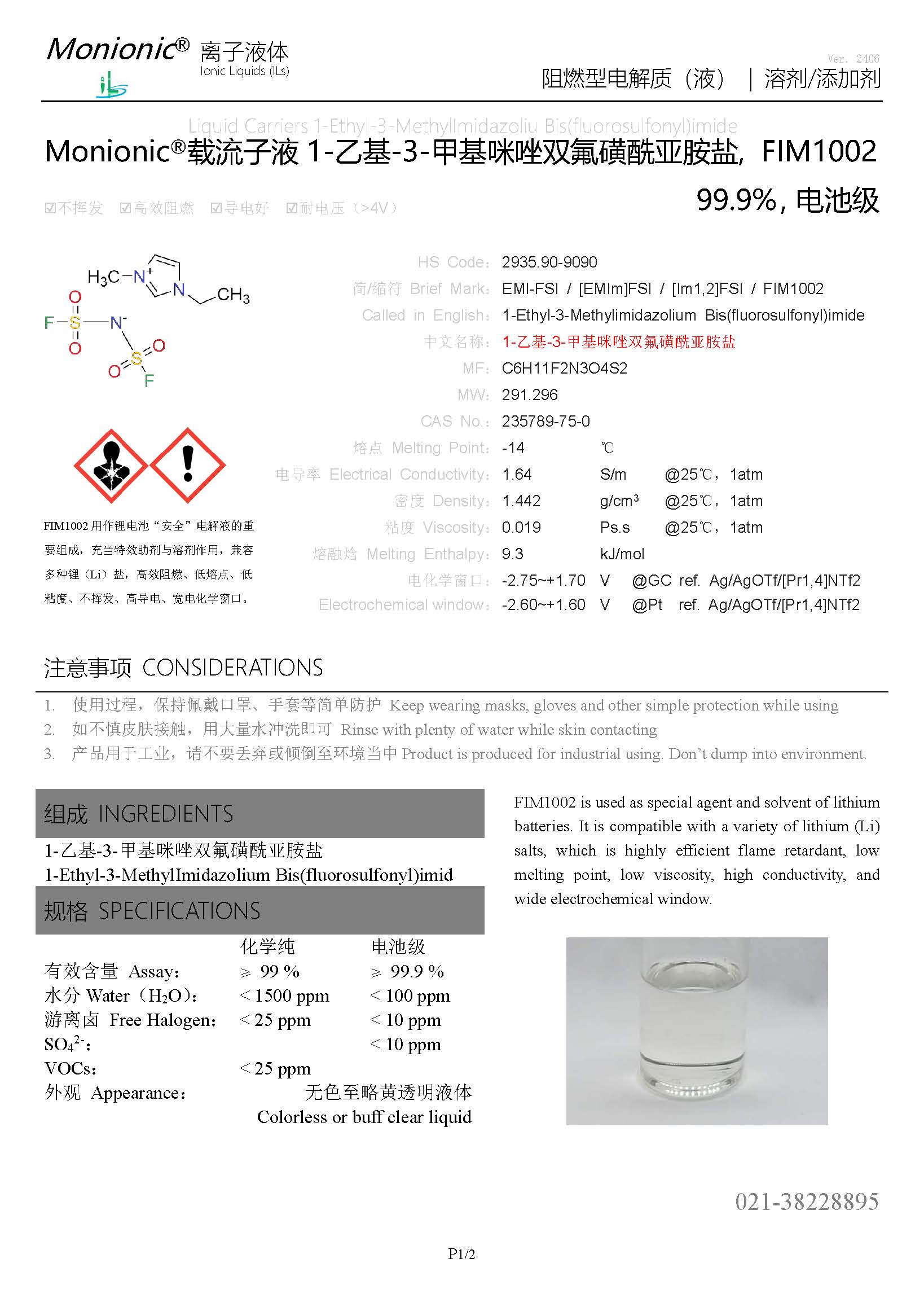

FIM1002用作鋰電池“安全”電解液的重要組成，充當(dāng)特效助劑與溶劑作用，兼容多種鋰（Li）鹽，高效阻燃、低熔點、低粘度、不揮發(fā)、高導(dǎo)電、寬電化學(xué)窗口。

組成 INGREDIENTS：1-乙基-3-甲基咪唑雙氟磺酰亞胺鹽1-Ethyl-3-MethylImidazolium Bis(fluorosulfonyl)imid

規(guī)格 SPECIFICATIONS：化學(xué)純 電池級

有效含量 Assay：≥ 99 % ≥ 99.9 %

水分Water（H2O）： < 1500 ppm< 100 ppm

游離鹵 Free Halogen：< 25 ppm< 10 ppm

SO42-： < 10 ppm

VOCs：< 25 ppm

外觀 Appearance：無色至略黃透明液體Colorless or buff clear liquid
