新型離子液體聚醚酰亞胺復合膜_離子液體【默尼離子液體定制】

CO2作為主要溫室氣體，其化學惰性給傳統分離技術帶來挑戰。目前主流的分光光度法、電化學傳感器等CO2捕集技術，存在成本高、體積大、能耗高、依賴高溫操作等問題，難以適配復雜工況的高靈敏度、高選擇性需求。

聚合物膜在氣體分離領域具備應用潛力，但其選擇性、靈敏度與長期穩定性仍有較大提升空間。離子液體（ILs）因結構可設計、CO2溶解度高、熱穩定性優異等特性，成為改性聚合物膜的理想材料，通過調控其結構參數可優化CO2傳輸選擇性，不過高粘度傳質限制、合成復雜、熱降解風險及環境毒性等問題仍待解決，而任務特異性離子液體設計、IL-聚合物/納米材料雜化體系為解決這些問題提供了新思路。

聚醚酰亞胺（PEI）擁有高玻璃化轉變溫度、優異機械強度與尺寸穩定性，是高溫氣體分離膜的優質基材，其酰亞胺基團可與含氮雜環離子液體形成氫鍵網絡，增強界面相容性，這類復合膜能提升CO2滲透性與選擇性，但離子液體滲漏和傳輸機制調控仍是核心問題。

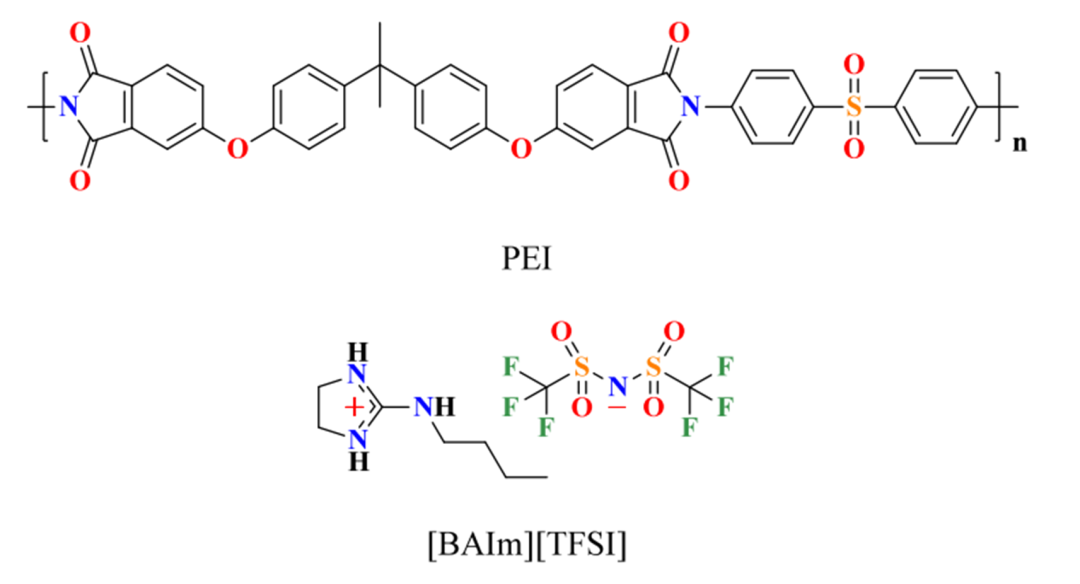

針對上述問題，烏克蘭國家科學院生物有機化學與石油化學研究所Sergiy Rogalsky團隊，以新型疏水質子離子液體2-丁基氨基咪唑啉雙(三氟甲磺酰)亞胺（[BAIm][TFSI]）與聚醚酰亞胺樹脂（Extem XH1015）為研究對象，制備復合膜并探究IL含量對膜微觀結構、熱力學特性及氣體傳輸行為的影響，揭示了氫鍵網絡的IL滲漏抑制機制與溶解-擴散協同增效規律。

團隊采用溶液澆鑄法制備復合膜：將5.0 g Extem XH1015溶解于100 mL二氯甲烷，室溫攪拌24小時制得均質溶液，按20%至60%的質量分數加入[BAIm][TFSI]并攪拌2小時，將混合溶液鋪于玻璃基板，經無塵室溫干燥、真空干燥成膜，膜厚精準控制在50-70 μm，且無IL滲漏現象，證明聚合物基質與離子液體間存在強相互作用。

該研究通過系統調控離子液體含量，證實PEI/[BAIm][TFSI]復合膜的氣體傳輸機制在40wt%IL處存在臨界轉變，所制備的復合膜在保持高熱穩定性的基礎上，為高溫環境下的碳捕集技術提供了新型的膜材料設計策略。

原文鏈接：

https://pubs.acs.org/doi/10.1021/acsami.5c19996

原文作者：

Alina Vashchuk, Petr Stanovsky, Sergiy Rogalsky, Oksana Tarasyuk, Nicolas Delpouve, Eric Dargent, Pavel Izak, and Mariia Pasichnyk

DOI: 10.1021/acsami.5c19996

作為專業的離子液體定制化解決方案服務商，我們深耕離子液體在前沿功能材料、柔性電子、新能源、環境化工等領域的應用研發，可提供：

適配離子液體溶液加工（ILSP）工藝的全系列定制化離子液體產品；

離子型共價有機框架（iCOFs）制備、聚亞胺復合膜改性相關的離子液體體系定制解決方案；

配套的工藝優化與技術支持服務，全程助力科研機構與企業客戶實現柔性電子材料的性能突破與產業化落地。
